Технические характеристики:
Количество жил – 16 + 2 шт.
Сечение жил – 0,75 + 0,5 мм2.
Оболочка – ПВХ
Номинальное напряжение переменного тока силовых жил – 0,3/0,5 кВ.
Номинальное напряжение переменного тока сигнальных жил витой пары – 0,25 кВ.
Частота – 50/60 Гц.
Максимальная температура нагрева жил при КЗ – +160 °С.
Продолжительность КЗ не должна превышать 4 с.
Сопротивление изоляции – 20 Мом*км.
Минимальный радиус изгиба – 10 Дн.
Ресурс сгибов – 5 000 000 циклов «спуск-подъем».
Максимальная длина свободно подвешенного кабеля – 50 м.
Рабочая температура окружающей среды: от -10 °C до +50 °C.

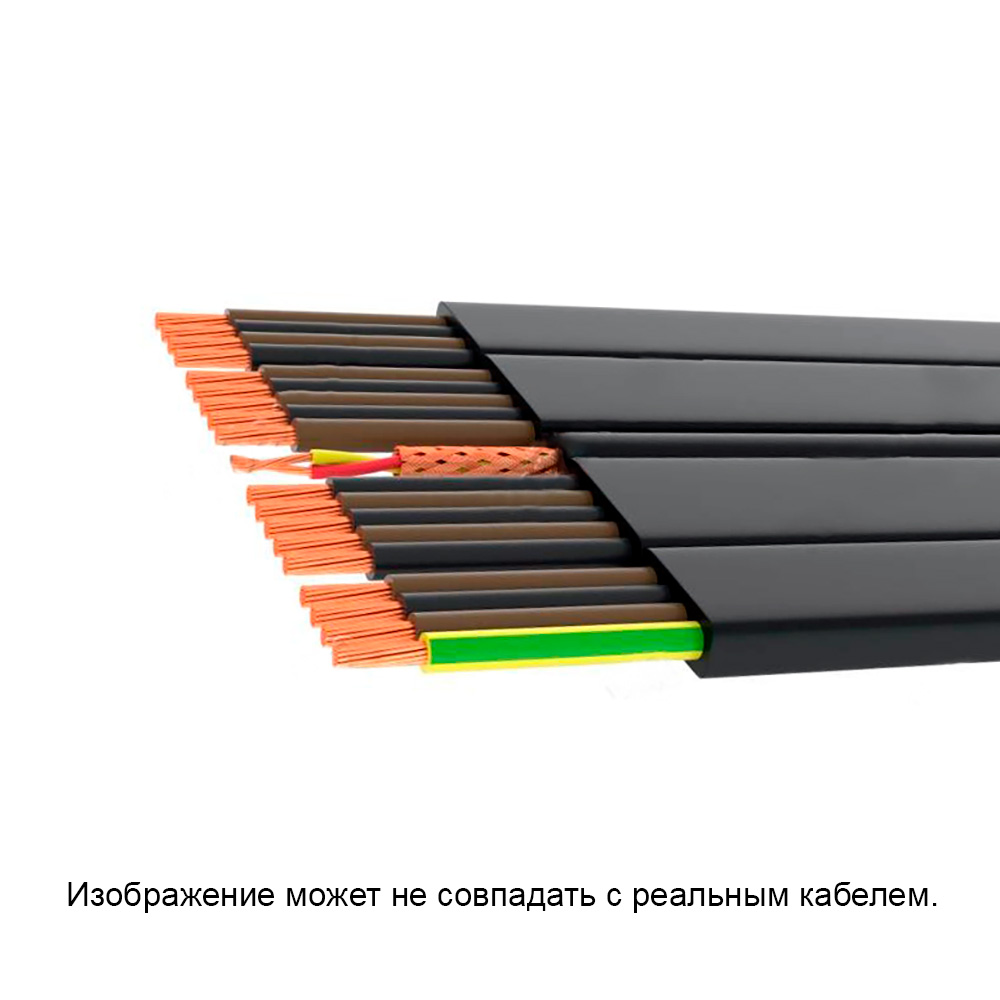

Тип кабеля – лифтовой плоский комбинированный.
Срок эксплуатации – 12 лет.
- Токопроводящая жила – медная, 5 класса.
- Изоляция основных токопроводящих жил – ПВХ пластикат пониженной пожароопасности и дымо- газовыделения.
- Изоляция жил симметричной пары и четверок – полиэтилен.
- Оболочка – ПВХ пластикат пониженной пожароопасности и дымо- газовыделения.
- Изолированные жилы сечением 0,75 мм2, кроме жилы заземления, имеют цифровую маркировку.
- Изолированные жилы сечением 0,5 мм2 скручены в пару (с наложением экрана в виде оплетки из медной проволоки) и в две четверки.
- Кабели имеют вспарывающие капроновые нити.
Свойства
- Устойчив к многократным перегибам.
- Статически гибкий и стойкий к скручиванию.
- Устойчив к изгибам и удару при температуре -15 °С.
- Оболочка кабеля стойка к растрескиванию и деформации.
- Не распространяет горение при групповой прокладке и имеют низкое дымо- и газовыделение при горении и тлении.
- Экранированный.
Применение:
Лифтовые кабели предназначены для подвесного монтажа лифтового электрооборудования для грузовых и пассажирских лифтов. В ходе монтажа следует исключить скручивания кабеля.
