Технические характеристики:
Количество жил – 27 шт.
Сечение кабеля – 1,5 мм2.
Оболочка – ПВХ
Наружный диаметр – 21,9 мм.
Номинальное переменное напряжение – 0,66 кВ.
Номинальное постоянное напряжение – до 1 кВ.
Частота – 100 Гц.
Сопротивление изоляции при 20 °С – 10 Мом*км.
Минимальный радиус изгиба – 6 Дн.
Допустимая температура нагрева жил при КЗ – не более +160 °С.
Продолжительность КЗ не должна превышать 4 с.
Рабочая температура окружающей среды: от -50°C до +50°C
Тип кабеля – контрольный.
Срок эксплуатации:
– при прокладке в земле (траншеях) и на эстакадах – не менее 15 лет;
– при прокладке в помещениях, каналах, туннелях – не менее 25 лет.

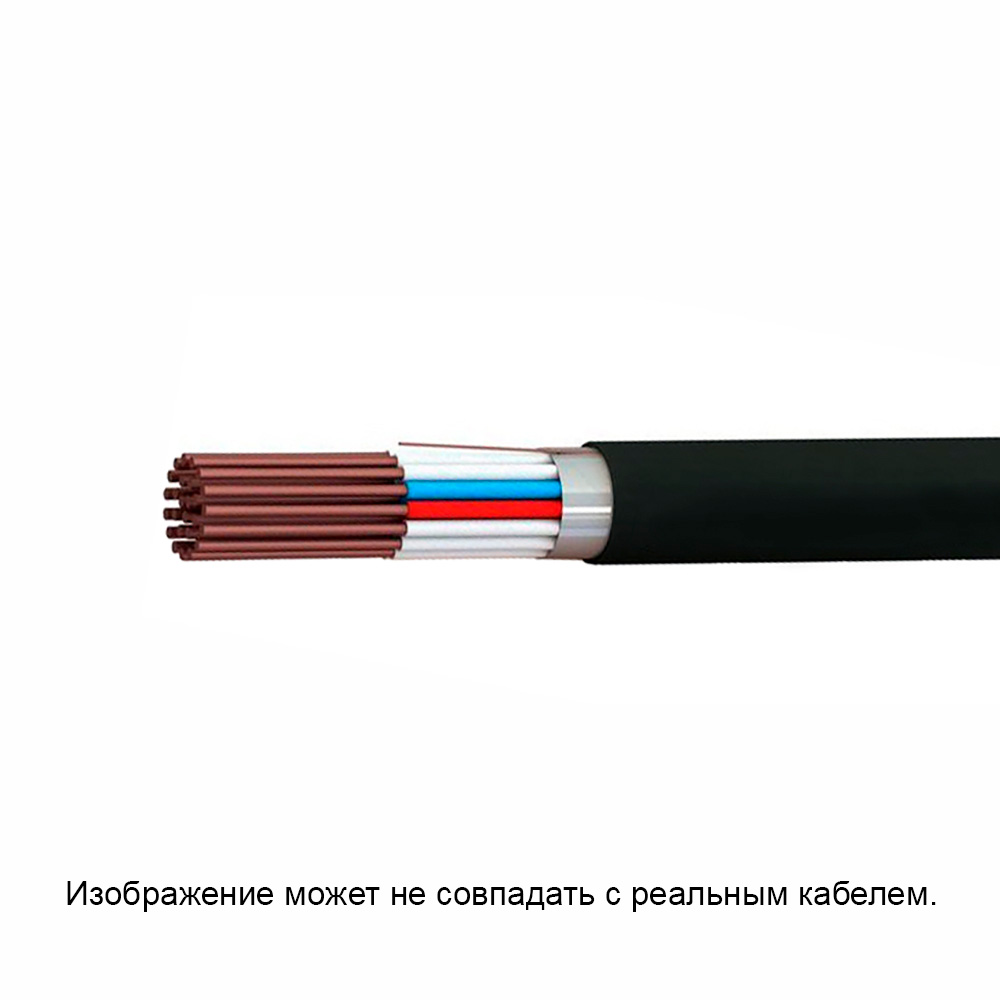

- Токопроводящая жила – медная, однопроволочная, 1 класса.
- Изоляция – из поливинилхлоридного пластиката.
- Разделительный слой из ПВХ пластиката с низким дымо- газовыделением.
- Экран – в виде обмотки из алюминиевой фольги, вдоль экрана продольно наложена контактная медная проволока.
- Обмотка из нетканого полотна.
- Оболочка – из поливинилхлоридного пластиката с низким дымо- газовыделением.
Свойства
- Изоляция и оболочка: поливинилхлоридный пластикат пониженной пожароопасности.
- Изолированные жилы отличной расцветки.
- Отсутствие защитных покровов.
- Не распространяет горение при групповой прокладке по категории А.
- Низкие показатели дымо и газовыделения при горении и тлении.
- Экранированный.
- Устойчив к монтажным изгибам.
Применение:
Кабель предназначен для неподвижного присоединения к электрическим приборам, аппаратам, сборкам зажимов электрических распределительных устройств в помещениях, каналах, туннелях, в условиях агрессивной среды, при отсутствии механических воздействий на кабель.
