Технические характеристики:
Количество жил – 8 шт.
Количество пар – 4 шт.
Сечение кабеля – 0,5 мм2.
Оболочка – полимерная композиция, не содержащая галогенов.
Наружный диаметр – 13,8 мм.
Напряжение переменного тока – до 0,5 кВ.
Напряжение постоянного тока – до 0,75 кВ.
Сопротивление изоляции – 10 Мом*км.
Минимальный радиус изгиба – 6 Дн.
Рабочая температура окружающей среды: от -50°C до +70°C
Тип кабеля – универсальный.
Срок эксплуатации – 25 лет.

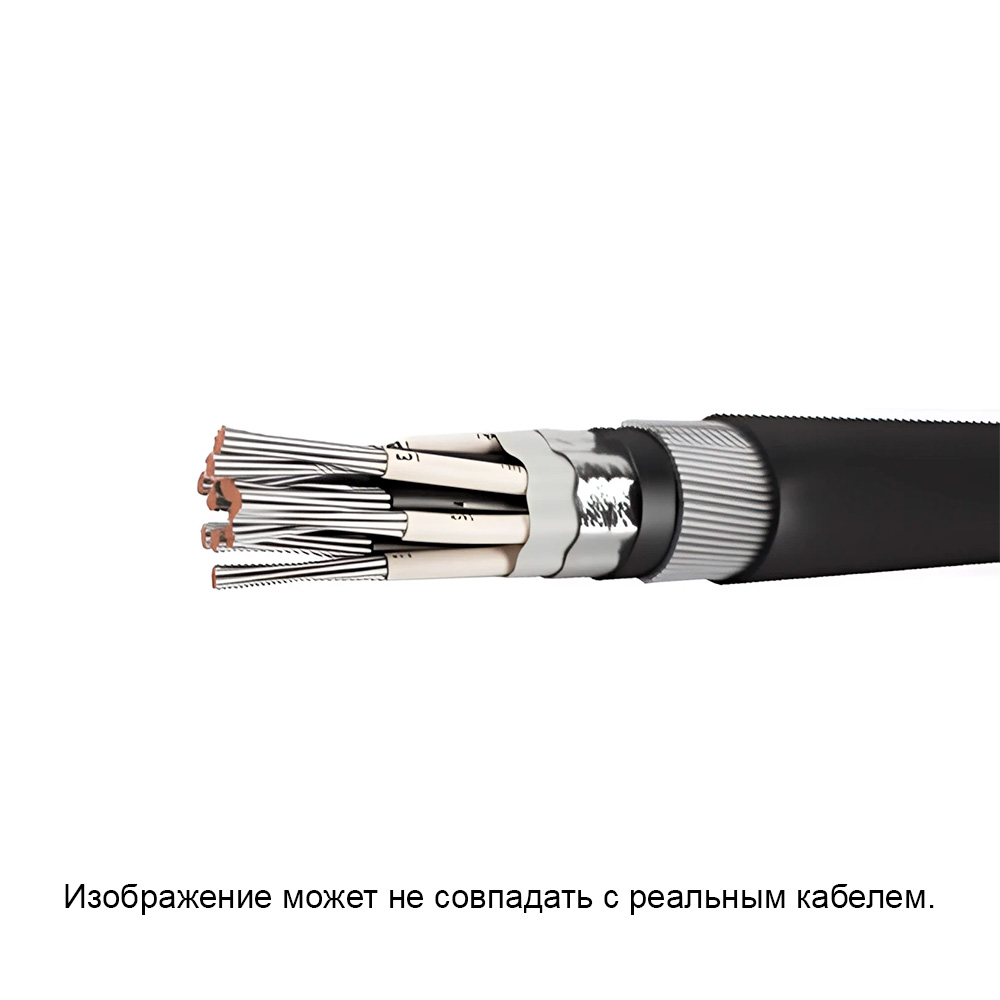

- Токопроводящая жила – многопроволочная, из медной луженой проволоки, класс гибкости 3, 4, 5 по ГОСТ 22483-2012.
- Изоляция – из полимерных композиций, не содержащих галогенов пониженной пожароопасности.
- Скрутка – жилы скручены в пары с шагом скрутки не более 60 мм.
- Каждая витая пара может иметь отдельный экран в виде оплетки из медных луженых проволок или алюмофлекса с луженой дренажной жилой. Экраны пар могут быть электрически изолированы между собой. Если витые пары не имеют отдельных экранов, то накладывается общий экран в виде оплетки из медной проволоки.
- Поверх сердечника кабеля накладывается водоблокирующая лента для предотвращения продольного распространения влаги в случае повреждения внешней оболочки.
- Оболочка – из полимерных композиций, не содержащих галогенов пониженной пожароопасности.
Свойства
- Универсальный кабель (монтажный, контрольный, связи) для промышленных сетей передачи данных.
- Изоляция жил и оболочка из полимерных композиций, не содержащих галогенов.
- Пониженная пожароопасность.
Применение:
Кабели предназначены для стационарной прокладки внутри и снаружи помещений при условии защиты от прямого воздействия солнечной радиации, на полках, в лотках, коробах, каналах, туннелях, земле (траншеях), в местах подверженных воздействию блуждающих токов.
Кабели могут прокладываться во взрывоопасных зонах всех классов (с учётом требований ГОСТ IEC 60079-14-2013) и на открытом воздухе (в соответствии с требованиями ГОСТ Р 50571.5.52-2011). Кабели могут использоваться на объектах метрополитена.
Кабель ГЕРДА-КПнг-HF используется для формирования цифровых информационных шин, подключения датчиков с цифровым частотно-модулированным сигналом, сигналом 4-20 мА, по интерфейсу RS-485, RS-482, RS-422, в системах Foundation Fieldbus, PROFIBUS, HART, Ethernet и других, требующих использование «витой пары» в качестве канала приема/передачи данных.
